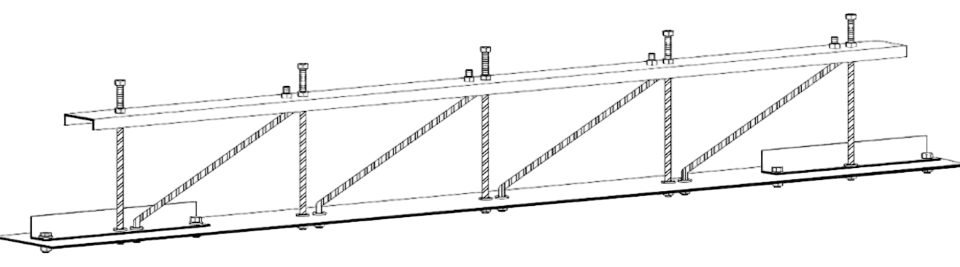

تیرچه کامو
دی ۲۹, ۱۴۰۳
دستورالعمل نصب تیرچه های نیازیت
دستورالعمل نصب تیرچه نیازیت در اسکلت بتنی
۱- استفاده از کلاف عرضی در سقف الزامی می باشد. کلاف عرضی شامل دو ملیگرد به قطر حداقل ۱۲ میلیمتر است . یک میلگرد روی بال تحتانی و یک میلگرد در زیر یا روی بال فوقانی به موازات هم به صورت عمود بر تیرچه ها از مفتول سیمی نرم (سیم آرماتوربندی) استفاده می شود.
۲- برای دهانه های کوچکتر از ۳ متر تنها نصب میلگرد حرارتی و اتصال آن توسط مفتول به تیرچه (سپری) کفایت می کند و نیازی به کلاف عرضی نمی باشد.
۳- در دهانه های ۳ تا ۵.۵ متر از یک ردیف و در دهانه های بیش از ۵.۵ متر از دو ردیف کلاف عرضی استفاده شود و برای دهانه های بزرگتر به نحوی انتخاب شود که فاصله دو کلاف عرضی مجاور هم از ۲.۵ متر تجاوز نکند.
۴- اجرای آرماتور افت و حرارت (میلگرد های حرارتی) که به فواصل ۲۵ سانتیمتر عمود بر جهت تیرچه ها اجرا می شوند، می توان از میلگرد به قطر ۶ یا ۸ یا ۱۰ استفاده نمود.
۵- در صورت استفاده از کلاف های میلگرد حرارتی، آنها باید تحت کشش قرار گیرد به طوری که هنگام بتن ریزی از بتن بیرون نمانده و از تغییر مکان تیرچه جلوگیری نماید.
۶- در سازه های بتنی و در دهانه های بالا به دلیل ایجاد نیروی فشاری به پودر بتنی هنگام بتن ریزی از یک یا دو ردیف شمع استفاده گردد.
۷- در سیستم سقف نیازیت احتیاجی به اودکا و میلگرد ممان منفی ندارد.
۸- در سیستم سقف نیازیت، تیرچه نیاز به بتن جان ندارد و بلوک های مجاز در مجاورت المان های داخلی خواهد بود.
دستورالعمل نصب تیرچه نیازیت در اسکلت فلزی
۱- استفاده از کلاف عرضی در سقف الزامی می باشد. کلاف عرضی شامل دو ملیگرد به قطر حداقل ۱۲ میلیمتر است. یک میلگرد روی بال تحتانی و یک میلگرد در زیر یا روی بال فوقانی به موازات هم به صورت عمود بر تیرچه ها به آنها جوش می شود.
۲- برای دهانه های کوچکتر از ۳ متر تنها نصب میلگرد حرارتی و جوش دادن آن به تیرچه (سپری) کفایت می کند و نیازی به کلاف عرضی نمی باشد.
۳- در دهانه های ۳ تا ۵.۵ متر از یک ردیف و در دهانه های بیش از ۵.۵ متر از دو ردیف کلاف عرضی استفاده شود و برای دهانه های بزرگتر به نحوی انتخاب شود که فاصله دو کلاف عرضی مجاور هم از ۲.۵ متر تجاوز نکند.
۴- اجرای آرماتور افت و حرارت (میلگرد های حرارتی) که به فواصل ۲۵ سانتیمتر عمود بر جهت تیرچه ها اجرا می شوند ، می توان از میلگرد به قطر ۶ یا ۸ یا ۱۰ استفاده نمود . در دهانه های ۴.۵ متر بستن با سیم آرماتوربندی کفایت می کند و در دهانه های بالاتر اتصال با یال بالا حتما باید بوسیله جوش انجام گردد.
۵- در صورت استفاده از کلاف های میلگرد حرارتی، آنها باید تحت کشش قرار گیرد به طوری که هنگام بتن ریزی از بتن بیرون نمانده و از تغییر مکان تیرچه جلوگیری نماید.
۶- در سیستم سقف نیازیت احتیاجی به اتکا و میلگرد ممان منفی ندارد.
۷- در سیستم سقف نیازیت، تیرچه نیاز به بتن جان ندارد و بلوک های مجاز در مجاورت المان های داخلی خواهد بود.
دستورالعمل نصب تیرچه نیازیت بر روی دیوار باربر
۱- استفاده از کلاف عرضی در سقف الزامی می باشد. کلاف عرضی شامل دو ملیگرد به قطر حداقل ۱۲ میلیمتر است. یک میلگرد روی بال تحتانی و یک میلگرد در زیر یا روی بال فوقانی به موازات هم به صورت عمود بر تیرچه ها به آنها جوش می شود.
۲- برای دهانه های کوچکتر از ۳ متر تنها نصب میلگرد حرارتی و جوش دادن به آن به تیرچه (تسمه و سپری) کفایت می کند و نیازی به ایجاد فاصله بین بلوک ها برای نفوذ بتن (کلاف عرضی پنهان) نیست.
۳- در دهانه های ۳ تا ۵.۵ متر از یک ردیف و در دهانه های بیش از ۵.۵ متر از دو ردیف کلاف عرضی استفاده شود و برای دهانه های بزرگتر به نحوی انتخاب شود که فاصله دو کلاف عرضی مجاور هم از ۲.۵ متر تجاوز نکند.
۴- اجرای آرماتور افت و حرارت (میلگرد های حرارتی) که به فواصل ۲۵ سانتیمتر عمود بر جهت تیرچه ها اجرا می شوند ، می توان از میلگرد به قطر ۶ یا ۸ یا ۱۰ استفاده نمود. در دهانه های ۴.۵ متر بستن با سیم آرماتوربندی کفایت می کند و در دهانه های بالاتر اتصال با یال بالا حتما باید بوسیله جوش انجام گردد.
۵- در صورت استفاده از کلاف های میلگرد حرارتی باید تحت کشش قرار گیرد به طوری که هنگام بتن ریزی از بتن بیرون نمانده و از تغییر مکان تیرچه جلوگیری نماید.
۶- در دهانه های بالای ۵ متر روی دیوار باربر نصب یک ردیف شمع بندی جهت جلوگیری از پیچش تیرچه هنگام بتن ریزی کاملا ضروری و لازم می باشد.
۷- در سیستم سقف نیازیت احتیاجی به اتکا و میلگرد ممان منفی ندارد.
۸- در سیستم سقف نیازیت، تیرچه نیاز به بتن جان ندارد و بلوک های مجاز در مجاورت المان های داخلی خواهد بود.
