عرشه نیازیت (جایگزین مناسب تیرآهن های فرعی در سقف عرشه)
در سیستم های سقف های عرشه ای معمولا از تیرآهن های باربر + ورق عرشه + دال بتنی مسلح (درصورت فاصله زیاد بین تیرآهن ها) استفاده می گردد که این سیستم در اسکلت های فلزی کاربرد دارد و نمی توان در اسکلت بتنی از این سیستم استفاده نمود.
تیرچه های نیازیت به علت حذف بتن جان تیرچه طوری طراحی گردیده که به راحتی می تواند جایگزین تیرآهن های فرعی در سازه گردد و همچنین قابلیت اجرای این سیستم در اسکلت های بتنی نیز محیا گردیده است.

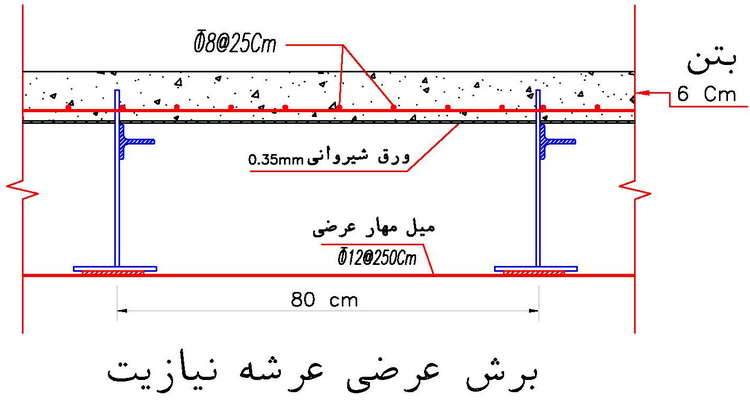

در عرشه نیازیت به جای استفاده از ورق های عرشه ای ۰.۸ تا ۱ میل از ورق های شیروانی ۰.۳ تا ۰.۴ میل استفاده می گردد که فقط حکم قالب دائم را در سقف ایفا می کند.
در عرشه نیازیت گلمیخ ها روی تیرچه تعبیه گردیده و نیازی به جوشکاری گلمیخ در سقف نمی باشد و سرعت اجرای بالاتر و کاهش هزینه را در پی دارد.
در حضوص وزن تیرآهن ها در عرشه فلزی همانطور که می دانید با این حال که فاصله بین تیرآهن های فرعی نسبت به تیرچه بیشتر می باشد اما میانگین وزن آنها در هر مترمربع معمولا بیشتر از تیرچه می باشد که موجب هزینه های بیشتری می گردد . (البته فاکتورهای دیگری مانند هزینه دستمزد نصب و… وجود دارد که مفصل در قسمت مقایسه عرشه نیازیت با عرشه فلزی مطرح گردیده است)
اجزای تشکیل دهنده عرشه نیازیت
الف) یال فوقانی :
یال فوقانی تیرچه از مقطع سپری (T) که ۹۰ درجه در جهت تیرچه چرخانده می شود تا امتداد یال میانی عمودی بتواند از آن عبور کند، که عضو فشاری تیرچه محسوب می گردد. (یال فشاری)
ب) یال میانی :
اعضای قطری یا همان یال میانی از جنس میلگرد ساده یا آج دار از قطعات منقطع به عمود و مورب استفاده می شود که به یال فوقانی و تحتانی جوش داده می شود. عملکرد المان عمودی به عنوان عضو فشاری و المان مورب به عنوان عضو کششی عمل می کند. (یال عمودی میانی کششی و یال مورب میانی فشاری).
ج) یال تحتانی :
از تسمه (PL) و یا ورق فولادی st37 تشکیل شده.
د) قطعات تقویتی (برشگیر) :
جزو مقاطع تقویت شده می باشد که بر اساس حالت های بحرانی در محاسبات تیرچه به آن اعمال می گردد .
د) میلگرد مونتاژ :
میلگرد مونتاژ که عضو غیر باربر در تیرچه می باشد برای سهولت در نصب تیرچه در اسکلت بتنی در هنگام بتن ریزی استفاده می گردد، در اسکلت فلزی به علت آنکه یال تحتانی تیرچه ها هنگام نصب به تیر آهن مقداری جوش اسمی داده می شود میلگرو مونتاژ نیاز نمی باشد.
د) گلمیخ :
در تیرچه های نیازیت گلمیخ ها از امتداد یال میانی عمودی از یال فوقانی پدیدار می گردد.
عملکرد و نحوه اجرای گلمیخ
که حالت های مختلفی برای عملکرد آن به عنوان گلمیخ صورت می پذیرد: ۱-.
بله، درست شنیدید …. همانطور که می دانید اجرای گلمیخ ها در سقف های عرشه علاوه بر زمان بر بودن هزینه های بسیار زیادی را در پی دارد.
